3051TG壓力變送器

來源：作者：

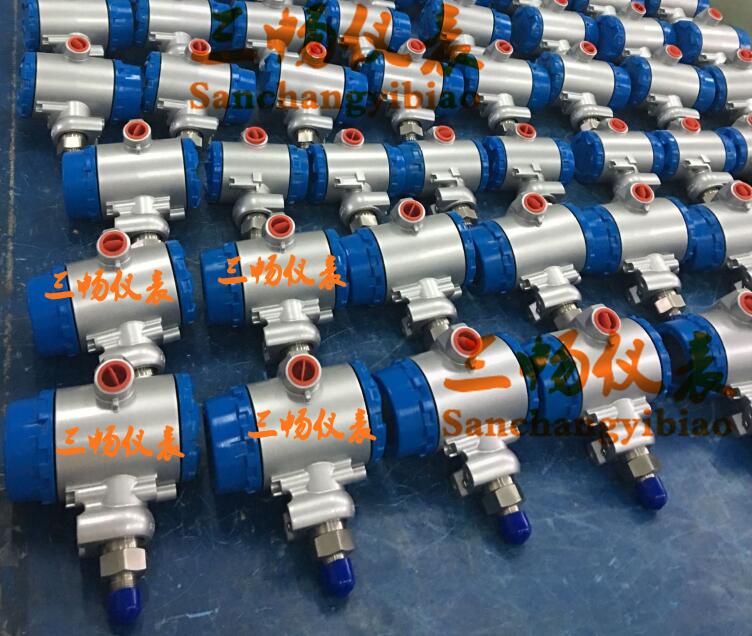

3051TG壓力變送器

3051T型表壓與絕壓變送器是我公司引進國外先金技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口高品質擴散硅式、陶瓷式壓力傳感器作為敏感元件，采用專用集成模塊，經精細的溫漂、零點、非線性補償，實現對液體、氣體、蒸汽等介質壓力變化的準確測量和變送。

整機經過嚴格組裝和測試，3051TG壓力變送器具有設計原理先金、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內#為流行，為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。

SC3051TG壓力變送器特點：

性能優異：精度0.2%
覺對壓力：校驗量程從0.3至10000psia
表壓：校驗量程從0.3至10000psig
不銹鋼與哈氏合金C過程隔離膜片
單隔離膜片設計
灌充液：硅油與惰性液
可選DIN和與Autoclave相配的過程連接

二、SC3051TG壓力變送器技術參數：

總體性能：±0.25%FS

精度：±0.2%FS

覺對壓力：校驗量程從0.3至10000psi

表壓：校驗量程從0.3至10000psi

不銹鋼與哈氏合金CR過程隔離膜片

單隔離膜片設計

灌充液：硅油與惰性油

可選DIN與Autoclave相配的過程連接

型號

變送器類型

SC3051TG
SC3051TA

表壓變送器
覺對壓力變送器

代碼

壓力范圍
3051TG	3051TA

1
2
3
4
5

0-0.3至0-30psig(0-2至0-207kPa)
0-1.5至0-150psig(0-10至0-1034kPa)
0-8至0-800psig(0-55至0-5516kPa)
0-40至0-4,000psig(0-276至0-27579kPa)
0-2,000至0-10,000psig(0-13800至0-68900kPa)

代碼

輸出

A
M(1)

4-20mA，帶有基于HART協議的數字信號
低功耗，1-5Vdc，帶有基于HART協議的數字信號(0.8-3.2Vdc輸出，用選項代碼C2)

代碼

過程連接型式

2A
2B
2C
2F

1/4-18NPT陰螺紋
1/2-14NPT陰螺紋
G1/2AA DIN 16288陽螺紋(僅限量程1-4，SST)
錐形和螺紋式，適用于F-250-C型蒸壓器Autoclave(包括壓蓋與篩，僅限量程5,SST)

代碼

隔離膜片

過程連接液件材料

2(2)
3(3)

316L SST
316L SST

哈氏合金C-276
哈氏合金C-276

代碼

灌充液

1
2

硅油
惰性液(Fluorinert FC-43)

代碼

外殼材料	導線管入口尺寸

A
B
C
D
J
K
L

鋁，聚氨酯涂層
鋁，聚氨酯涂層
鋁，聚氨酯涂層
鋁，聚氨酯涂層
SST
SST
SST

1/2-14NPT
M20×1.5(CM20)
PG13.5
G1/2
1/2-14NPT
M20×1.5(CM20)
PG13.5

代碼	選項
B4 E5 I5 K5 I1(3) N1(3) C6 E8 Q4 Q8(4) J1(5) J3(5) M5 M6 T1 C1 C2 C4(6) P1 P2 V5	安裝支架 2英寸管道安裝或面板安裝支架，全部SST 危險場所認證廠家互檢(FM)隔爆認證廠家互檢(FM)非易燃與本質安全聯合認證廠家互檢(FM)隔爆與本質安全認證 BASEEFA/CENELEC本質安全認證 BASEEFA N類認證加拿大標準協會(CSA)隔爆與本質安全認證 (要求#大電壓42.4Vdc) CESI/CENELEC隔爆認證其它選項 校驗數據 材料可跟蹤性證書，符合EN10204 3.1B 只有本機零點調整無本機零點或量程調整液晶表頭，用于鋁制外殼（僅限外殼代碼A，B，C，D）液晶表頭，用于SST外殼（僅限外殼代碼J，K，L）耐瞬變電壓保護端子塊定制軟件組態（隨合同完成CDS00806-0100-4001） 0.8-3.2Vdc輸出，帶有基于HART協議的數字信號（僅限輸出代碼M）模擬輸出級符合NAMURtuijianNE43，1994年1月18日靜壓測試清洗，用于特殊應用場合接地螺釘組件
典型型號：3051TG　5　A　2A　2　1　A　B4
