感應膜片之擴散硅和電容式壓力變送器區別?
現在位置: 壓力變送器 > 新聞中心 > 經驗與文獻 > 正文

感應膜片之擴散硅和電容式壓力變送器區別?

時間:2020-09-27 15:35:34

 壓力變送器根據感壓膜片的不同分為電容式、擴散硅式、單晶硅式和陶瓷式,本文主要討論電容式和擴散硅式。H8x壓力變送器_差壓變送器_液位變送器_溫度變送器


一、電容式壓力變送器

原理:電容壓力變送器有一個可變電容的傳感組件,該傳感器是一個完全封閉的組件,過程壓力、差壓通過隔離膜片和灌充硅油傳到傳感膜片引起位移,傳感膜片和兩電容極板之間的電容差由電子部件轉換成4-20ma電流信號。

簡單的說,壓力引起電容的變化。

其優點為:可以做到極低壓力;抗過載能力強;精度高。缺點為:高壓測量缺乏優勢;傳感器封裝工藝要求高。

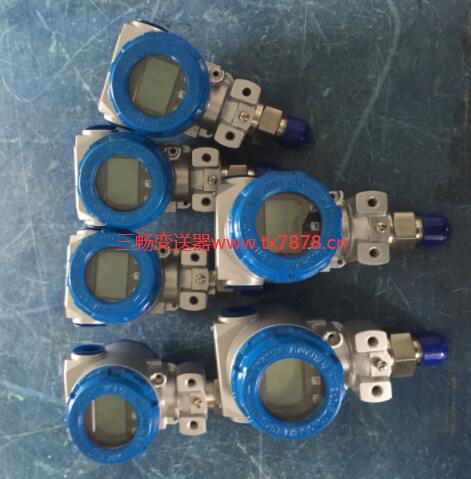

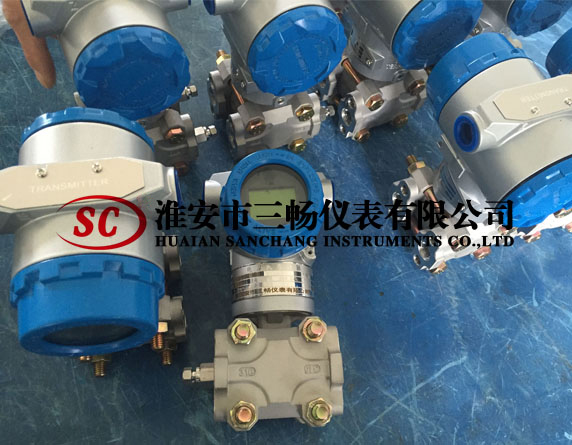

電容式如下圖所示:

二、擴散硅式壓力變送器

擴散硅式壓力變送器原理:被測介質的壓力直接作用于傳感器的擴散硅膜片上,使膜片產生與介質壓力成正比的微小位移。在正常狀態下,膜片#大位移不大于0.025mm,電子線路檢測這一位移量后,即把這一位移量轉化成4-20ma信號。

簡單的說,壓力引起電阻的變化。

超壓時膜片直接貼到堅固的擴散硅上,由于膜片和基體的間隙只有0.1mm,因此過壓時膜片的#大位移也只有0.1mm,所以從結構上保證了膜片不會產生過大的變形,該傳感器具有很好的穩定性和高精度。

其優點是:穩定性高,每年優于0.1%FS;溫度偏移小,由于取消了測量元件中的液體,因此傳感器能夠獲得很高的精度;價格便宜。缺點是:低于0℃或高于85℃難以正常使用;不能承受動態壓力;膜片易損壞;不適用20MPa以上的壓力。

擴散硅式如下圖所示:
