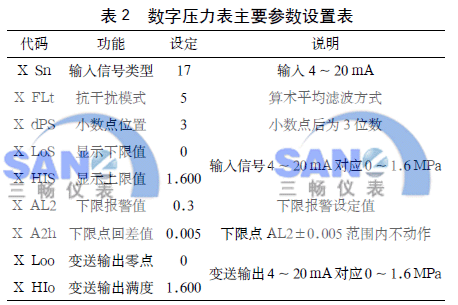

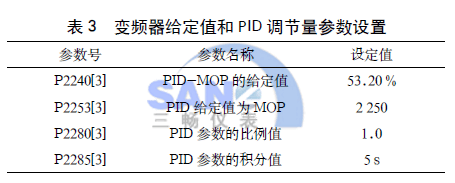

設計時，電廠提出的要求是控制出口壓力在0.85 MPa，廠家提供的壓力變送器的量程為0 ～ 1 MPa，輸出4 ～ 20 mA。安裝調試時，變頻器報故障，增壓泵自動切換到工頻運行，水壓超過1 MPa，致使出口壓力變送器損壞。后廠家換壓力變頻器量程為0 ～ 1.6 MPa，輸出4 ～ 20 mA 的壓力變送器，其工作額定電壓為24 VDC，精度為0.5級, 故障消除。由此可見，選用三暢儀表壓力變送器時，其壓力范圍要考慮工頻工況下的壓力#大值。2 臺數字壓力表的參數HIS 和HIo 設置改為1.600，以保證與壓力變送器的量程一致(見表2 )。





2、變頻器報“無負載”故障

變頻器運行中常報F0422—No load appliedto inverter (變頻器無負載) 故障。經三暢儀表分析，這是缺水引發的故障。設計電路中對于缺水故障信號是通過進水端壓力變送器提供的，設定值為0.1 MPa，出現缺水時僅發出報警信號，而不控制停機。水系統的沖洗水由含煤廢水處理系統的噴淋泵提供，噴淋泵開機時，水系統壓力可達到0.5 MPa。噴淋泵停機時，水系統壓力在0.2 MPa 左右，此時啟動變頻器，水壓下降，“缺水報警”指示燈亮而不停止變頻器運行。變頻器在此狀態下繼續運行，水出口壓力只能在0.4 MPa 及以下，變頻器無法增壓至設定值，即報“變頻器無負載”故障。且故障的同時，系統自動切換到工頻工況，增壓泵繼續運行，如不及時處理，在真正缺水時可能造成增壓泵過熱燒毀。



針對“缺水故障”不停機問題，增加了一個缺水故障繼電器KB4 (見圖2 )，其線圈與“缺水報警”指示燈并聯，其常閉觸點串在停止按鈕之后。這樣，當系統缺水時，整個控制回路斷開，增壓泵停止工作。為便于判斷停機原因，還加入了KB4 的常開觸點，實現“缺水故障”自保持，“缺水故障”報警可通過停止按鈕復位。同時，將進水端壓力變送器下限設定值改為0.3 MPa，避免旁路閥門開啟后，回流水壓產生的虛假進水信號，防止在缺水狀態下持續運行。
